Mạch JK 17S 40A và Giải mã pin B1 B2 Vinfast

Mạch JK 17S 40A và Giải mã pin B1 B2 Vinfast

Thông tin sản phẩm:

Mạch JK:

- Hệ 8S - 17S

- Điện thế danh định: 24V - 63V

- Dòng xả liên tục: 40A max

- Dòng xả tức thời: 60A max

- Dòng cân bằng chủ động: 0.4A
- Dùng cho cả pin sắt Li-FePO4 (LFP) 3.2V và Lithium-ion 3.7V
- Có Quản lý kết nối với điện thoại qua Bluetooth trên các App Iphone và Android, giám sát tất cả các thông số vận hành sạc xả và thông số kĩ thuật của từng cell pin
- Chức năng Cân Bằng Chủ Động, bằng cách lấy năng lượng điện áp của cell cao sạc vào cell có điện áp thấp hơn

Mạch giải mã pin B1 B2: Giao tiếp với mạch bảo vệ JK để xuất tín hiệu CAN

Sử dụng:

- Thay thế mạch pin B1 B2 của các dòng xe máy điện Vinfast như là Impes, KlaraS1

- Dùng sạc zin và đầy đủ chức năng của mạch zin, dùng sạc zin
--------
Cách hàn mạch:
- Trên mạch JK, hàn dây theo thứ tự từ: B- (0V), B1(3.7V), B2(7.4V), B3(11.1V), B4(14.8V),.... và B+(51V). Lấy Tải/Sạc tại P-B+. (B+ là đầu dương (+) của cell cuối cùng)

- Mạch giải mã được đưa ra socket, chỉ việc gắn với mạch JK và dùng

----------

Lưu ý:
- Sản phẩm thuộc loại linh kiện điện tử đặc biệt, cần có kiến thức và kinh nghiệm để có thể đấu nối và sử dụng
- Nếu dùng với vỏ pin Zin cần phải mài hoặc cắt 1 vài điểm bị cấn
- Tất cả sản phẩm BMS Smart JK được kiểm test chất lượng trước khi xuất hàng khỏi nhà máy
- Sản phẩm là 01 Mạch JK 17S 40A và Giải mã pin B1 B2 Vinfast, không bao gồm pin, sạc hay sản phẩm minh hoạ khác

Một số hình ảnh Mạch JK 17S 40A và Giải mã pin B1 B2 Vinfast:

Mạch JK 17S 40A và Giải mã pin B1 B2 Vinfast (Bộ giải mã)

Mạch JK 17S 40A và Giải mã pin B1 B2 Vinfast (BMS JK)

-------

Một sổ hình ảnh minh họa Mạch JK 17S 40A và Giải mã pin B1 B2 Vinfast:

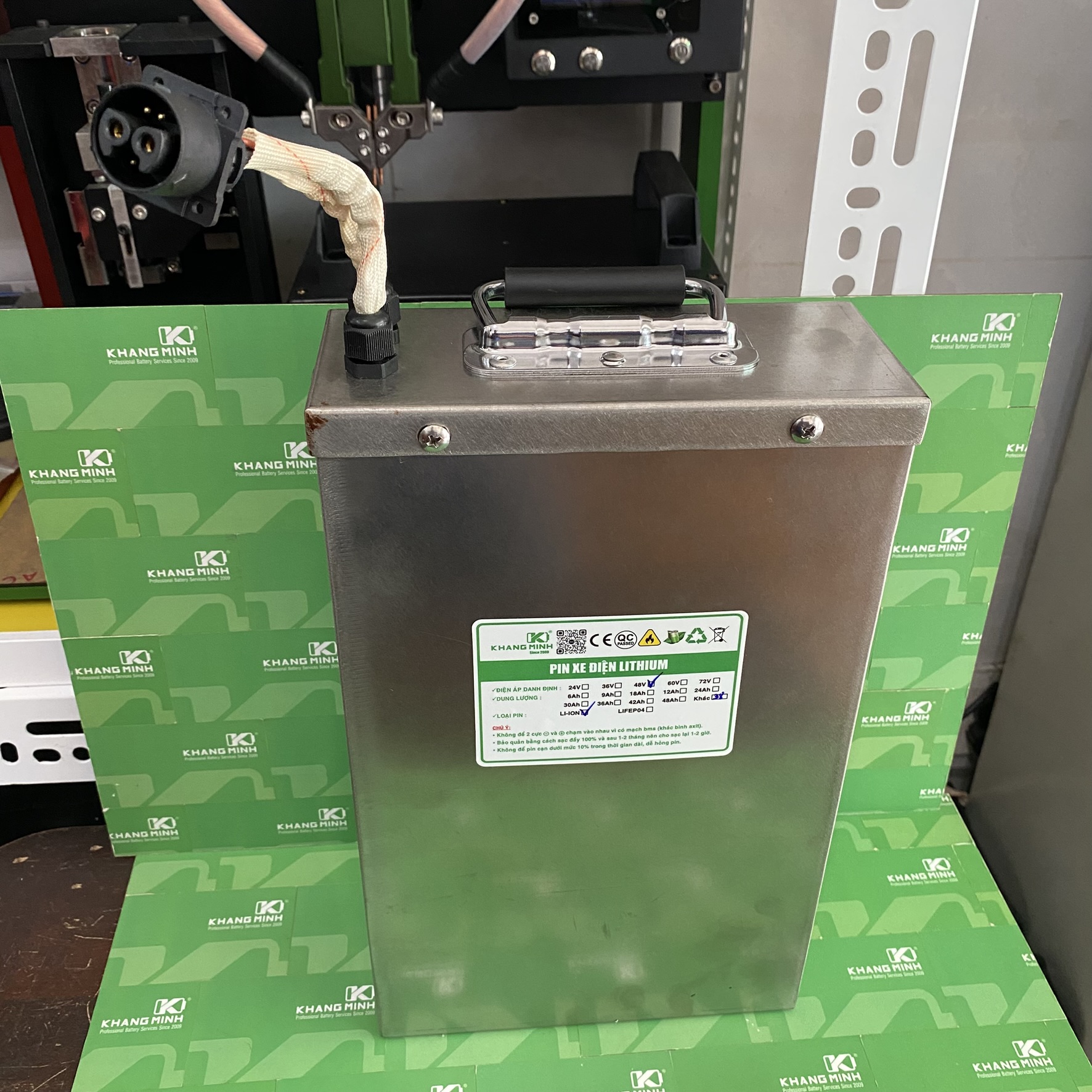

Mạch JK 17S 40A và Giải mã pin B1 B2 Vinfast và pin B1 thay thế

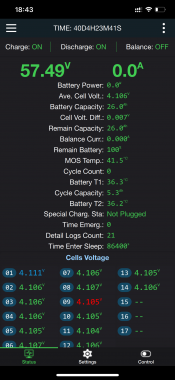

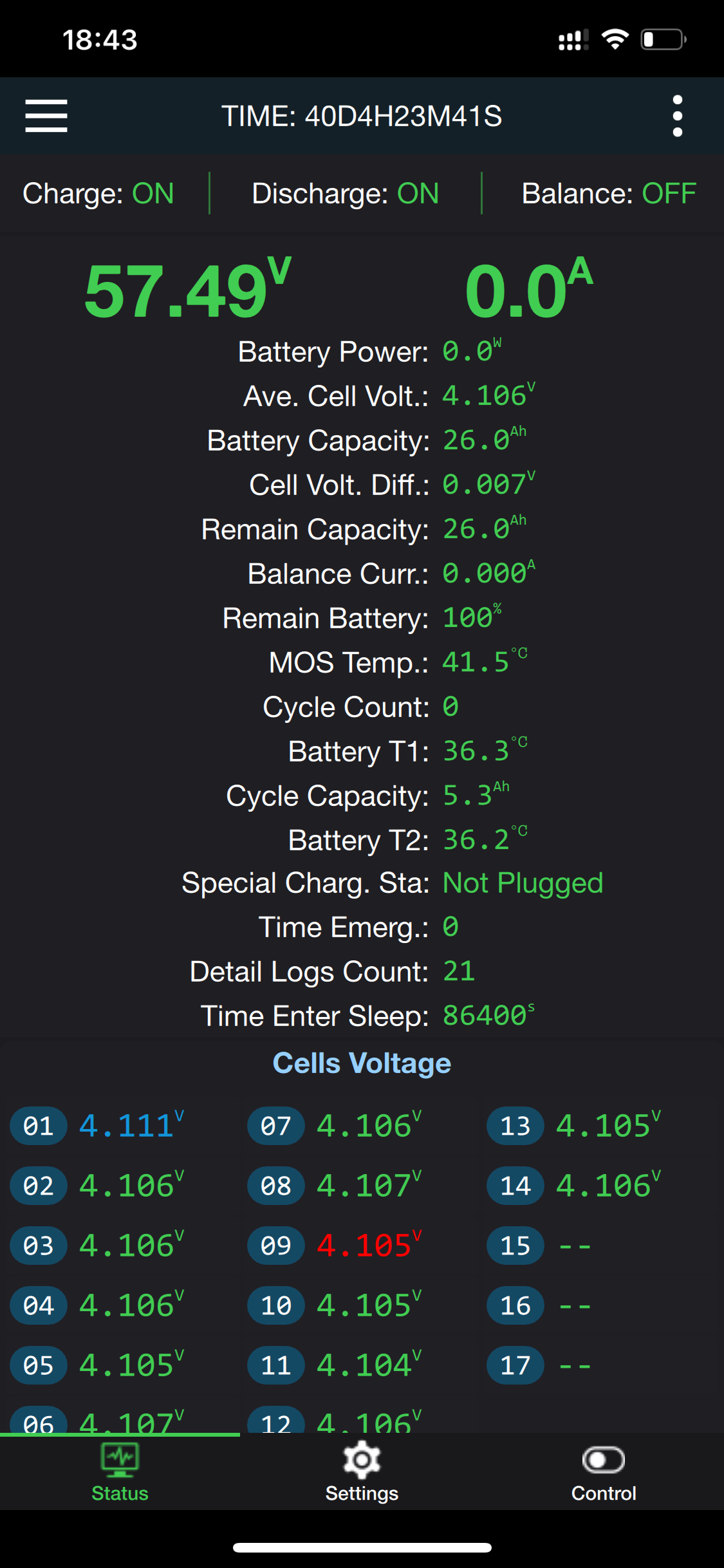

Mạch JK 17S 40A và Giải mã pin B1 B2 Vinfast phần quản lý qua app

Mạch JK 17S 40A và Giải mã pin B1 B2 Vinfast dùng cho pin Xe Impes

Mạch JK 17S 40A và Giải mã pin B1 B2 Vinfast dùng cho pin Xe Ludo

Mạch JK 17S 40A và Giải mã pin B1 B2 Vinfast dùng cho pin Xe KlaraS

-----------

Một số điều cần biết v/v đổi/trả hàng:
- Mạch bảo vệ (Bms) là sản phẩm điện tử chuyên ngành và sử dụng kết hợp. Để Bms hoạt động phải đảm bảo 2 điều kiện “cần” và “đủ”: Khối pin đạt chuẩn và thợ hàn mạch chính xác theo Hd từ Nsx và Shop
- Khối pin phải được hàn ghép từ các cell đạt chuẩn, phải có 3 thông số: Điện áp, dung lượng và nội trở đồng đều ở từng cell một và được cân bằng điện áp ở mức 3.7v, không để cell quá cạn hoặc sạc quá đầy (trên 4.2v), không dùng được với khối pin không đạt chuẩn (cell cũ từ nhiều nguồn khác nhau)
- Thợ phải có kiến thức chuyên ngành năng lượng pin và có đủ thiết bị đo kiểm, đồng thời phải có kinh nghiệm để đảm bảo không hàn sai, ngược hay chạm chân linh kiện, cũng như phải đảm bảo được việc chọn lựa dòng sạc-xả giữa mạch, pin và thiết bị đầu cuối là phù hợp và chuẩn xác
- Cần kiểm tra sp trước khi dùng (phải có video). Nếu phát hiện sp không mới 100% hay không còn nguyên vẹn do vận chuyển hoặc lỗi Nsx… Hãy giữ nguyên để Shop đổi
--------
